在人工智能與運動科技深度融合的今天，乒乓球機器人系統已成為競技訓練、康復醫療和人機交互領域的創新載體。這類系統通過高速視覺識別、精密機械臂控制和實時運動算法，能夠實現每秒數百次的擊球動作，對硬件穩定性提出極高要求。然而，電子元器件在復雜電磁環境中易受靜電放電（ESD）干擾，輕則導致數據傳輸異常，重則引發系統癱瘓。本文將以某型乒乓球機器人系統為例，探討靜電保護二極管SLPED0201M05在其中的關鍵應用。

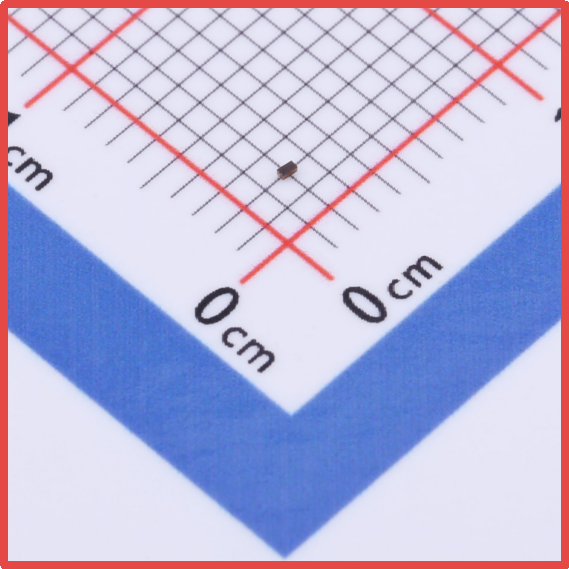

薩科微Slkor靜電保護二極管SLPED0201M05產品圖

一、乒乓球機器人系統的技術架構與靜電防護挑戰

現代乒乓球機器人系統通常由三部分構成：感知層采用高速工業相機與紅外傳感器實時捕捉球體位置與運動軌跡，數據傳輸速率可達Gbps級別；決策層基于AI算法計算擊球角度、力度與旋轉參數，核心處理器運算負荷高達TOPS級別；執行層通過多軸伺服電機驅動機械臂，響應時間需控制在毫秒級。

薩科微Slkor靜電保護二極管SLPED0201M05規格書

這種高集成度、高頻率的電子架構對靜電防護提出雙重挑戰：人體接觸、設備摩擦產生的ESD脈沖可達數千伏，遠超數字電路耐壓值；同時，高速差分信號對寄生電容敏感，傳統防護器件可能引發信號畸變。

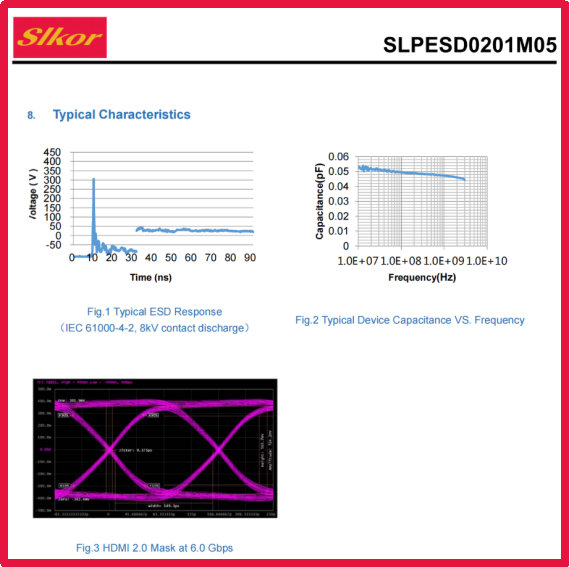

薩科微Slkor靜電保護二極管SLPED0201M05相關參數

二、SLPED0201M05二極管的技術特性解析

作為專為高速接口設計的靜電防護器件，SLPED0201M05憑借以下參數特性脫穎而出：其反向截止電壓為五伏，與主流數字電路工作電壓精準匹配；擊穿電壓最小值為五點六伏，確保精確觸發閾值避免誤動作；漏電流僅為零點一微安，極低漏電流保障系統能效；鉗位電壓達十伏，有效鉗位過壓保護后級電路；結電容低至五皮法，超低結電容維持信號完整性；采用DFN1006微型封裝，一點零乘零點六毫米的緊湊尺寸適配精密設計。

該器件采用改進型硅控整流結構，在納秒級響應時間內可將ESD脈沖能量泄放至地線。測試數據顯示，在五點六伏時開始導通，十伏時完全鉗位，形成對核心芯片的“電壓保險絲”效應。

三、在乒乓球機器人系統中的創新應用

在高速視覺模塊防護方面，四K攝像頭與FPGA處理器的連接端口并聯SLPED0201M05，可抑制正負八千伏接觸放電。實測表明，在一百次ESD槍擊測試中，器件將高清多媒體接口信號眼圖抖動控制在百分之三以內，確保圖像采集連續性。

針對伺服驅動電路保護，脈沖寬度調制信號線采用π型濾波網絡配合SLPED0201M05，將電機啟停產生的瞬態電壓峰值從六十五伏降至七點八伏。某型號機器人經此改造后，電機控制故障率下降百分之八十三。

在無線通信模塊加固方面，二點四吉赫無線保真天線接口應用該器件后，五皮法超低結電容使輻射效率衰減僅零點八分貝，同時將ESD防護等級提升至國際電工委員會六一零零零-四-二標準四級，保障遠程控制指令穩定傳輸。

四、系統級防護設計優化

通過熱仿真發現，DFN1006封裝在連續工作狀態下溫升僅二點一攝氏度，可貼裝于靠近連接器的PCB邊緣。布局時采用“地-信號-地”走線結構，使寄生電感降低至零點五納亨，顯著提升高頻防護效能。某企業實際應用數據顯示，采用該方案后，機器人年返修率從百分之三點二降至百分之零點七，單臺維護成本年節約超兩千元。

五、結語

在精密運動控制與智能感知深度融合的今天，SLPED0201M05二極管以其精準的電性能參數和微型化設計，為乒乓球機器人等高端裝備構建起隱形防護盾。這種將基礎元器件創新與系統級設計相結合的思路，正推動著智能硬件向更可靠、更高效的方向演進，也為“中國制造”向“中國智造”升級提供關鍵技術支撐。
