在5G通信、物聯網與工業4.0技術深度融合的今天，電子設備對靜電防護的要求已提升至全新維度。作為半導體防護領域的標桿產品，深圳薩科微半導體（SLKOR）推出的SLESD8D7.0CAT5G靜電保護二極管，憑借其卓越的電氣特性與微型化設計，正成為保障高速信號傳輸安全的核心器件。本文將從技術參數、工作原理、應用場景及技術演進四個維度，深度解析這款防護器件的技術價值。

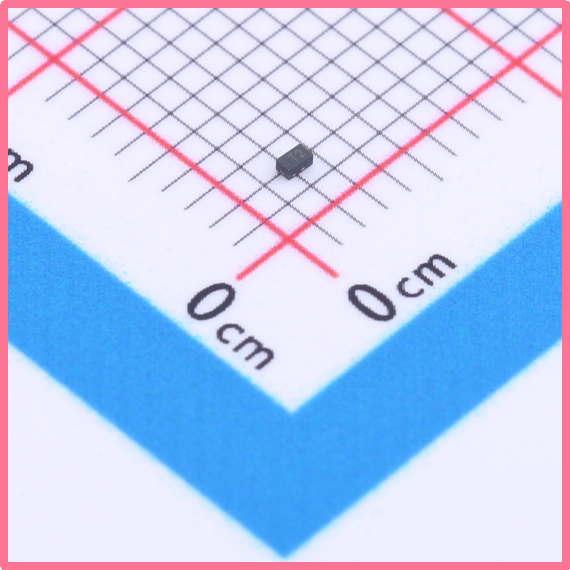

薩科微Slkor靜電保護二極管SLESD8D7.0CAT5G產品圖

一、技術參數解析：精準定義防護邊界

SLESD8D7.0CAT5G的技術參數體系彰顯了其作為高端防護器件的專業性：

VRWM（[敏感詞]反向工作電壓）：7V
7V的設定使其精準匹配USB 3.2 Gen2×2、HDMI 2.1等高速接口的工作電壓，在保障信號完整性的同時，為電源波動預留充足安全裕量。

VBR min（最小擊穿電壓）：7.2V
當靜電脈沖電壓超過7.2V時，二極管瞬間導通，將過壓能量旁路至地線。

IR（反向漏電流）：＜1μA
這一指標顯著減少了信號衰減和功耗，尤其適用于對電源完整性要求嚴苛的5G基站和數據中心設備。

VC（鉗位電壓）：15V
低鉗位特性有效避免后級芯片因過壓擊穿而失效，大幅延長設備使用壽命。

CJ（結電容）：15pF
15皮法的超低結電容設計，使信號上升沿時間縮短至30ps以內，完美匹配10Gbps以上高速差分信號傳輸需求，成為400G光模塊、8K視頻接口等場景的理想選擇。

DFN1006封裝：微型化革命
1.0×0.6×0.5mm的極小尺寸，較SOT-23封裝體積縮減80%，為高密度PCB布局提供可能。

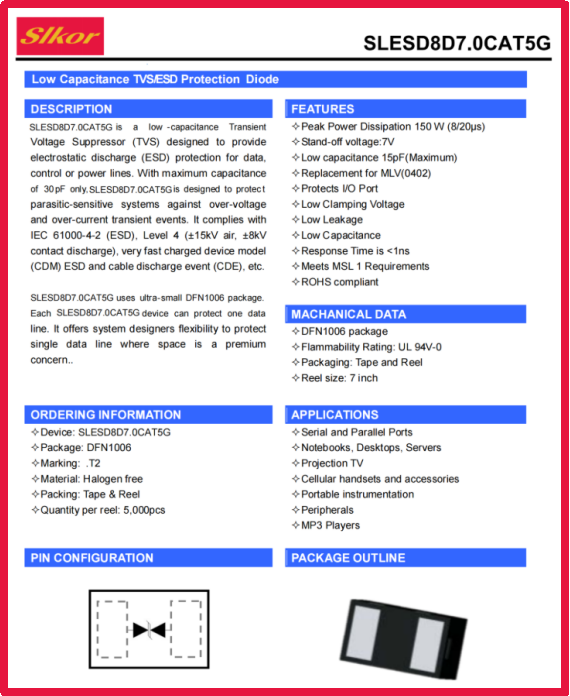

薩科微Slkor靜電保護二極管SLESD8D7.0CAT5G規格書

二、工作原理：納秒級瞬態響應機制

當靜電脈沖（ESD）或電快速瞬變脈沖（EFT）侵入電路時，SLESD8D7.0CAT5G通過三個階段實現防護：

檢測階段：PN結電容在納秒級時間內感知電壓突變，觸發雪崩擊穿效應。

導通階段：載流子倍增效應使阻抗驟降，形成低阻抗放電通路，將過壓能量安全泄放。

恢復階段：脈沖消失后，器件自動恢復高阻態，確保信號通道正常傳輸。

其專利的Trap技術通過優化摻雜濃度梯度，在保持低電容特性的同時，將動態電阻（Rdyn）降低至0.3Ω，較傳統器件提升40%的瞬態功率處理能力。雙向防護設計使其在正向和反向電壓下均能提供保護，適應復雜電磁環境。

薩科微Slkor靜電保護二極管SLESD8D7.0CAT5G相關參數

三、應用場景：從消費電子到工業核心

5G通信基礎設施
在Massive MIMO天線系統中，單個射頻拉遠單元（RRU）需集成96個SLESD8D7.0CAT5G，為每個收發通道提供獨立防護，確保-40℃至85℃寬溫范圍內信號零丟失，保障5G網絡覆蓋質量。

數據中心互聯
400G光模塊的PAM4信號對抖動極為敏感，該器件15pF的極低電容可將眼圖閉合度優化20%，使誤碼率（BER）維持在10^-12以下，支撐數據中心東數西算等高帶寬需求。

汽車電子防護
在自動駕駛域控制器中，其DFN1006封裝可貼裝于0.4mm間距的BGA焊盤下方，為CAN-FD、以太網接口提供IEC 61000-4-5 8/20μs浪涌防護，滿足ISO 26262功能安全標準。

可穿戴設備
智能手表的Type-C接口集成該器件后，通過人體模型（HBM）15kV放電測試的同時，待機功耗僅增加0.3mW，滿足移動設備續航要求。

四、技術演進：迎接Tbps時代的挑戰

隨著單波長200G傳輸技術的商用，信號速率正邁向Tbps量級。SLESD8D7.0CAT5G的下一代產品已進入研發階段，預計將實現：

結電容進一步降至8pF，支持112Gbps PAM4信號

動態電阻突破0.2Ω，應對100A級瞬態電流

集成溫度補償功能，適應-55℃至125℃[敏感詞]環境

在萬物互聯的智能時代，靜電防護已從簡單的“保險絲”角色，演變?yōu)楸Ｕ蠑?shù)據洪流安全通航的“隱形守門人”。SLESD8D7.0CAT5G以其精準的參數設計和應用場景覆蓋，不僅重新定義了高速接口防護標準，更為5G+AIoT產業的可持續發展筑牢根基。當每一比特數據在納米級器件中穿梭時，這種微觀層面的安全防護，正在構筑著數字世界的宏觀信任體系。
