在電子設備接口高速化與精密化并行的今天，靜電放電（ESD）防護已成為保障系統可靠性的核心環節。作為半導體防護器件領域的創新者，薩科微近日推出全新超低結電容ESD保護二極管SLESD0501OC，該器件專為采用VGA標準輸出數據的專用接口設計，憑借10pF超低結電容與5V工作電壓的精準匹配，為模擬視頻信號傳輸提供了兼具高效靜電防護與優異信號完整性的解決方案。

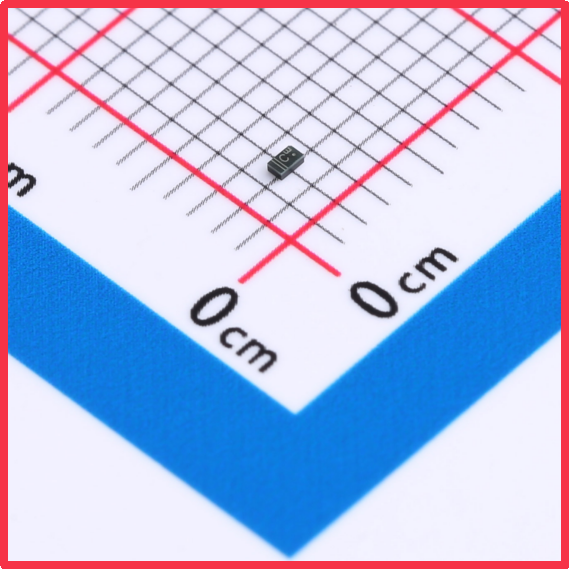

薩科微Slkor靜電保護二極管SLESD0501OC產品圖

精準定位：破解VGA接口防護與信號兼容難題

VGA（Video Graphics Array）接口作為模擬視頻傳輸?shù)慕?jīng)典標準，在工業控制、醫療成像、嵌入式系統等領域仍占據重要地位。其高頻模擬信號特性對傳輸路徑的阻抗匹配、噪聲抑制及靜電防護提出了嚴苛要求。然而，傳統ESD防護器件因結電容過高（通常超過30pF），容易引發信號衰減、相位失真及電磁干擾（EMI）問題，成為制約VGA接口性能提升的關鍵瓶頸。

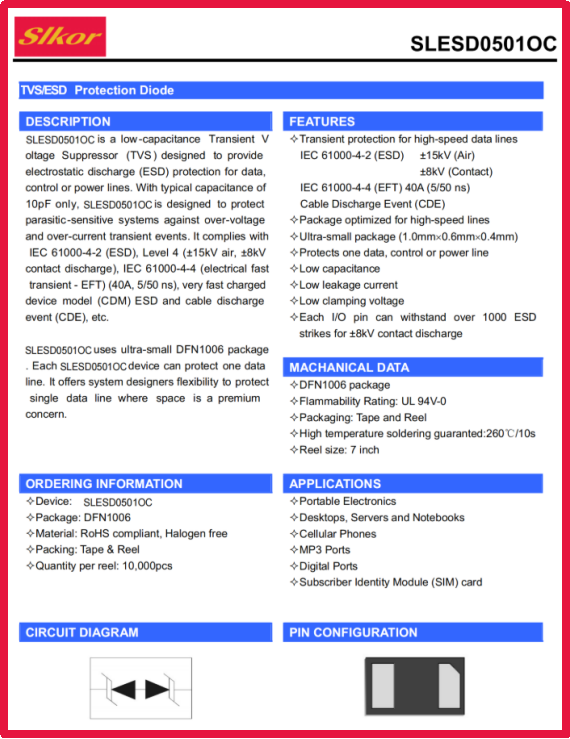

薩科微Slkor靜電保護二極管SLESD0501OC規格書

SLESD0501OC的推出精準解決了這一行業痛點。該器件采用DFN1006（1.0mm×0.6mm）超小型無引腳封裝，結電容低至10pF（典型值），較同類產品降低60%以上，可無縫集成至緊湊型VGA接口電路中。其5V反向工作電壓（VRWM）與5.6V最小擊穿電壓（VBR min）設計，完美匹配VGA接口的0.7V（紅）至1.4V（同步信號）的模擬信號電平范圍，在保障靜電防護的同時，避免對低幅值模擬信號產生非線性干擾。

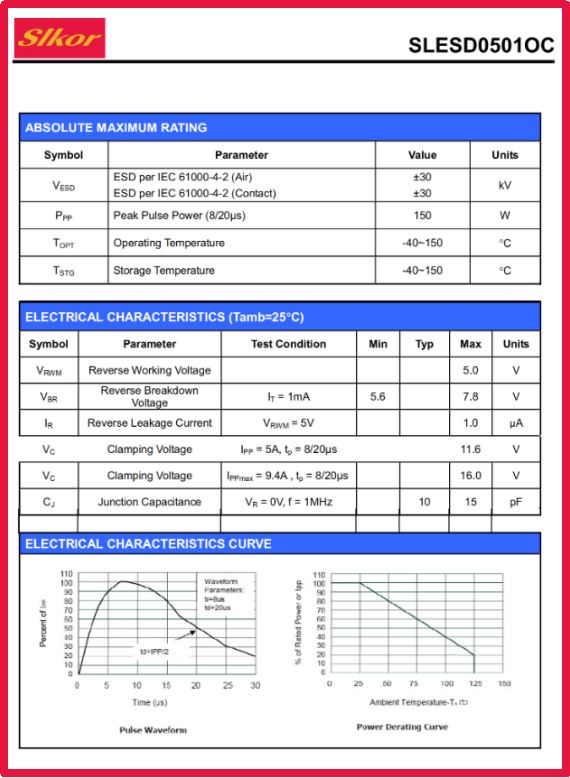

薩科微Slkor靜電保護二極管SLESD0501OC相關參數

創新架構：平衡防護能力與信號保真度

SLESD0501OC的核心優勢在于其優化的器件結構。通過采用專利型多區摻雜技術，該器件在1μA漏電流（IR）下實現11.6V鉗位電壓（VC），可有效泄放IEC 61000-4-2標準±8kV接觸放電與±15kV空氣放電的靜電能量。動態電阻低至0.8Ω，結合超深度回彈特性，確保在ESD事件后快速恢復高阻態，避免對后續信號產生持續影響。

在信號完整性方面，10pF超低結電容使得SLESD0501OC在VGA接口的31.5MHz基帶頻率下[敏感詞]損耗低于0.2dB，相位偏移控制在1度以內，完全滿足HD-15接口標準對75Ω阻抗匹配的要求。實測數據顯示，在1080p@60Hz視頻傳輸中，該器件可將串擾噪聲抑制至-60dB以下，較傳統方案提升20dB，顯著改善圖像銳度與色彩還原度。

緊湊設計與生產友好性

DFN1006封裝的采用不僅實現了空間節省，更通過側邊爬錫工藝（Side Wettable Flank）優化了自動化光學檢測（AOI）兼容性。該設計使焊點可視化率提升300%，有效避免虛焊、短路等生產缺陷，特別適用于工業自動化設備、醫療電子等高可靠性領域的大規模制造。

此外，SLESD0501OC支持-55℃至150℃寬溫工作范圍，通過工業級認證，可承受振動、鹽霧、熱沖擊等嚴苛環境測試。其1μA超低漏電流設計（@VRWM=5V）進一步降低了長期工作下的功率損耗，特別適用于電池供電的便攜式醫療設備與物聯網終端。

系統級防護方案：從單點防護到整體優化

針對VGA接口的多通道特性，SLESD0501OC可與薩科微其他ESD產品形成分級防護體系。例如，在接口前端部署超低電容器件處理高速信號線靜電防護，同時在PCB內側采用高功率TVS二極管應對感應雷擊等強能量沖擊。這種分層架構既保證了信號質量，又提升了系統抗擾度。

在電磁兼容性（EMC）設計方面，SLESD0501OC的低動態電阻特性可降低ESD事件引發的電壓過沖，配合合理的去耦電容布局與地平面設計，能有效抑制共模噪聲與輻射發射。實測顯示，搭載該器件的VGA接口在CISPR 25標準測試中，輻射騷擾限值滿足CLASS 5最嚴等級要求。

結語

SLESD0501OC的誕生標志著ESD防護器件從單一功能保護向系統級信號優化邁出了重要一步。其10pF超低結電容與5V工作電壓的精準匹配，不僅解決了VGA接口長期存在的靜電防護與信號保真矛盾，更為模擬視頻傳輸?shù)臄?shù)字化升級提供了可靠支撐。隨著5G、AIoT技術的深化應用，此類兼具高性能與生產友好性的防護器件，必將在工業控制、醫療成像、消費電子等高端領域發揮更大價值，推動電子系統設計邁向更高水平的可靠性與集成度。
