在移動終端設備領域，薩科微電子推出的超低結電容ESD靜電保護二極管SLPESDNC2FD5VB，憑借其精準的技術參數與緊湊的封裝設計，成為智能手機高速接口防護的關鍵解決方案。本文從技術層面深入解析該器件的核心優勢，聚焦其在信號完整性、空間適配性及系統可靠性上的創新突破。

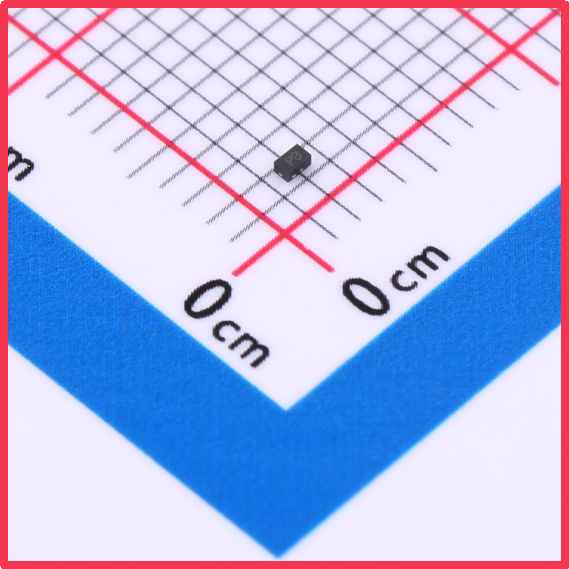

薩科微Slkor靜電保護二極管SLPESDNC2FD5VB產品圖

一、超低結電容：高速信號完整性的核心保障

SLPESDNC2FD5VB的核心技術亮點在于其15pF典型結電容（CJ）。這一參數較傳統ESD器件顯著降低，有效解決了高速數據接口中因寄生電容引起的信號衰減問題。在智能手機的USB 3.2、Type-C或高清視頻傳輸鏈路中，15pF的結電容可大幅減少高頻信號的相位失真，確保千兆級數據速率下的傳輸穩定性。例如，在5G智能手機的射頻前端，該特性能夠維持信號鏈路的阻抗匹配，避免防護器件引入額外[敏感詞]損耗，從而保障無線通信的可靠性。

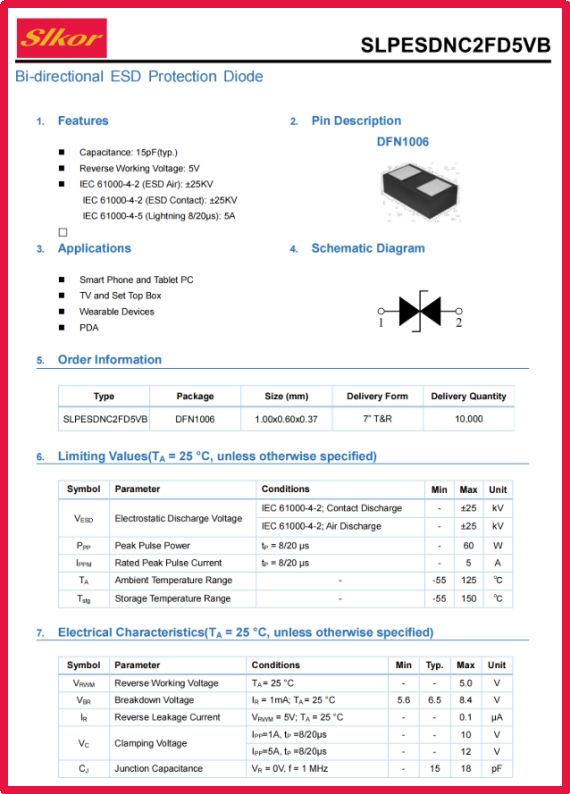

薩科微Slkor靜電保護二極管SLPESDNC2FD5VB規格書

二、電氣性能優化：精準防護與低功耗的平衡

· 反向工作電壓（VRWM）5V：適配智能手機主流供電標準，確保器件在正常工作狀態下不干擾系統電源管理。

· 最小擊穿電壓（VBR min）5.6V：提供可靠的安全邊際，當接口遭遇ESD事件時，器件可迅速導通，將瞬態過電壓鉗位在10V（VC）以下，保護后級應用處理器、基帶芯片等精密器件免受損壞。

· 漏電流（IR）0.1μA：待機狀態下功耗幾乎可忽略，對電池容量有限的智能手機而言，這一特性對延長續航時間具有重要意義。

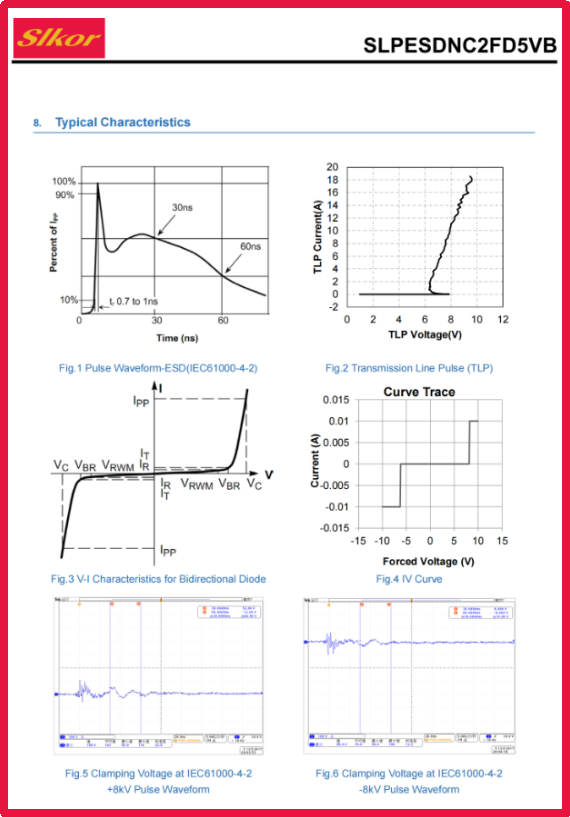

薩科微Slkor靜電保護二極管SLPESDNC2FD5VB相關參數

三、DFN1006封裝：微型化與生產適配性的雙重突破

SLPESDNC2FD5VB采用DFN1006無引腳封裝（尺寸1.0mm×0.6mm），較傳統SOT-23封裝體積縮減超60%。這一設計直接響應智能手機主板對空間利用率的高要求，尤其在Type-C接口、耳機孔等密集布局區域，超緊湊封裝允許工程師在有限空間內實現多通道防護。

封裝工藝方面，薩科微優化了焊盤結構，支持側邊爬錫技術。該設計不僅提升了自動化生產中的焊接可靠性，還可通過自動光學檢測（AOI）系統實現快速質量驗證，降低規?；a(chǎn)中的制造成本。對于采用回流焊工藝的高密度PCB，側邊爬錫結構進一步增強了焊接強度；而在需要手動補焊的場景中，無側邊爬錫版本則簡化了返工流程。

四、系統級防護：動態電阻與鉗位性能的深度優化

SLPESDNC2FD5VB通過超低動態電阻（0.8Ω）與深度回彈特性，實現了卓越的鉗位性能。在±8kV接觸放電或±15kV空氣放電的嚴苛測試中，器件可穩定將電壓箝位在安全范圍內，避免因多次ESD沖擊導致的性能退化。這一特性對智能手機尤為重要——用戶日常使用中頻繁的熱插拔操作易引發ESD事件，而器件的快速響應與低殘壓特性，可有效保護連接器附近的敏感電路。

此外，器件支持在接口附近直接部署，縮短了ESD能量到達核心芯片的路徑，進一步降低了系統級失效風險。例如，在智能手機的充電接口處，SLPESDNC2FD5VB可直接與Type-C連接器引腳相連，確保靜電能量在進入主板前被快速泄放。

結語：技術驅動可靠性升級

薩科微SLPESDNC2FD5VB通過超低結電容、高可靠性封裝及系統級鉗位性能的優化，為智能手機等移動設備提供了更精準、更緊湊的防護方案。其技術價值不僅體現在單點防護性能上，更在于對系統整體穩健性的提升——從信號完整性保障到空間布局優化，從快速ESD泄放到低功耗設計，該器件正成為移動終端可靠性升級的關鍵推手。
