隨著筆記本電腦在日常生活中扮演越來越重要的角色，用戶對其性能、穩定性和耐用性的要求也隨之提升。尤其是筆記本電腦中涉及高速數據傳輸?shù)慕涌?，如USB、HDMI、Thunderbolt等，其信號傳輸?shù)姆€(wěn)定性直接影響到用戶的體驗。在此背景下，靜電放電（ESD）保護成為筆記本電腦設計中的一個關鍵問題。為了應對這一挑戰，薩科微（Sakom）推出了其[敏感詞]的SEU0501P1超低結電容靜電保護二極管，為筆記本電腦的高速數據接口提供強有力的保護。

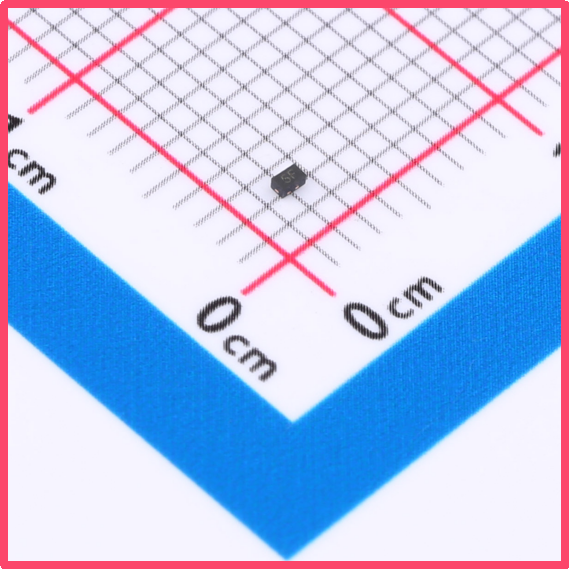

薩科微Slkor靜電保護二極管SEU0501P1產品圖

SEU0501P1的設計特點

薩科微的SEU0501P1靜電保護二極管采用了先進的DFN1006封裝形式，這種封裝不僅具有出色的電氣性能，還能顯著減小元器件的尺寸，非常適合現代筆記本電腦的緊湊設計需求。該二極管的額定工作電壓（VRWM）為5V，能夠有效地保護USB、HDMI和Thunderbolt等常見高速數據接口，防止靜電放電對設備造成損害。它的反向擊穿電壓（VBR）最小為6V，這意味著在超過此電壓的ESD事件發生時，二極管能夠迅速啟動保護功能，防止過電壓損壞設備。

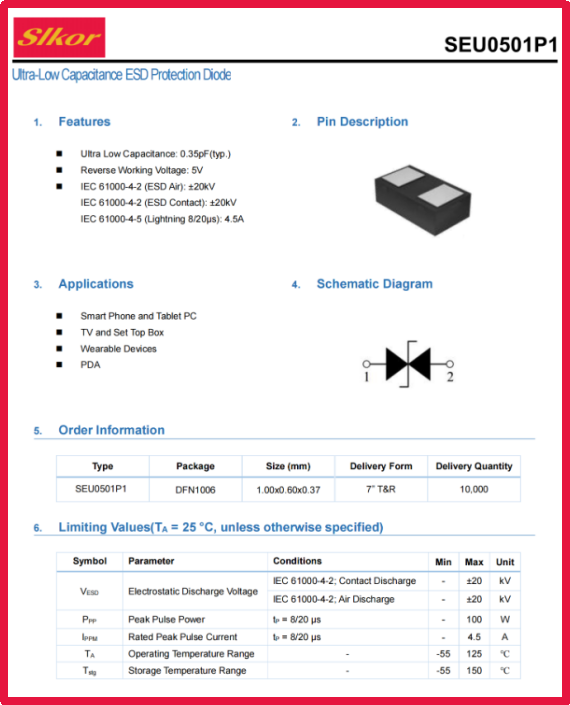

薩科微Slkor靜電保護二極管SEU0501P1規格書

靜電放電（ESD）的影響與必要性

靜電放電是電子設備面臨的主要威脅之一，尤其是對高速數據接口而言，ESD事件可能會導致數據傳輸丟失、設備功能失常，甚至損壞核心電子元件。在筆記本電腦中，USB端口、HDMI接口和其他高速數據傳輸線路通常需要與外部設備頻繁連接，這些接口在使用過程中很容易受到外部靜電的干擾。尤其是在干燥環境下，靜電積累的風險增加，設備可能會在不經意間遭受靜電放電（ESD）損害。為了確保筆記本電腦的穩定性和可靠性，必須對這些高速數據接口提供有效的保護。

SEU0501P1通過其低結電容特性（典型值0.35pF）和極低的反向漏電流（[敏感詞]值0.1μA），能夠在ESD事件發生時，迅速將多余的電流導入地線，保護設備的核心電路免受損害。與此同時，它不會影響信號的完整性，保證數據傳輸?shù)姆€(wěn)定性。這一點對于高速接口尤為重要，因為任何由于保護器件引入的信號延遲或衰減，都可能導致數據傳輸錯誤或損失。

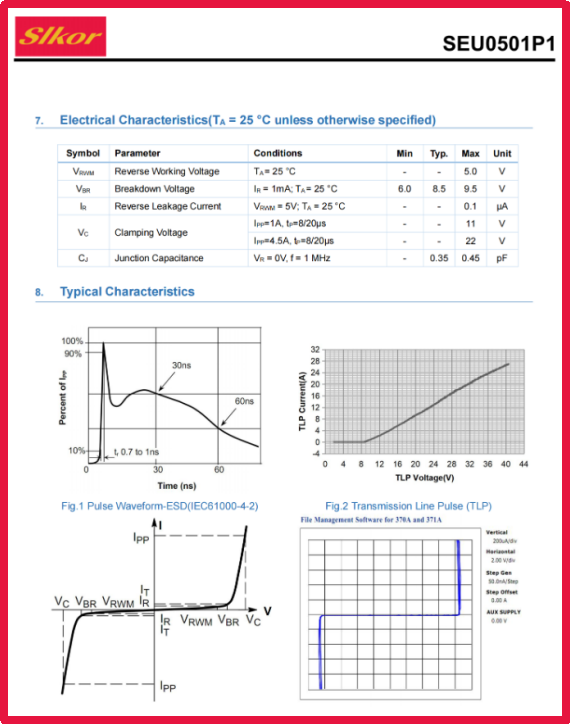

薩科微Slkor靜電保護二極管SEU0501P1相關參數

保護特性與電氣性能

SEU0501P1在保護筆記本電腦的高速數據接口時，提供了出色的鉗位電壓（VC）和反向漏電流控制。其[敏感詞]鉗位電壓為11V，能夠在ESD事件期間迅速將電壓限制在安全范圍內，避免過電壓對設備造成損害。此外，SEU0501P1的低結電容（CJ）和低動態電阻，使得它能夠在保持極高的信號傳輸速率的同時，有效地吸收和耗散靜電能量。這一特點使得它非常適合于需要高速數據傳輸?shù)墓P記本電腦應用。

小型化與靈活性設計

現代筆記本電腦的設計趨向于更加緊湊和輕薄，這對電子元器件的體積和安裝方式提出了更高的要求。SEU0501P1的DFN1006封裝，不僅滿足了尺寸小巧的要求，還具備[敏感詞]的熱管理性能，有助于保持筆記本電腦在長時間使用過程中的穩定工作溫度。此外，DFN1006封裝的設計能夠確保組件密度更高，這對于緊湊型筆記本電腦尤為重要。設計師可以在不犧牲性能的前提下，盡量減少空間占用，從而實現更為高效的電路設計。

提升系統可靠性與數據傳輸穩定性

SEU0501P1超低結電容靜電保護二極管在提升系統可靠性方面具有重要作用。靜電放電可能導致的數據丟失、設備短路或燒毀的風險，能夠通過該器件的保護功能得到有效降低。對于筆記本電腦而言，穩定的高速數據傳輸是用戶體驗的關鍵因素之一，SEU0501P1通過其低結電容、低動態電阻和高鉗位電壓特性，確保了高速數據接口的信號完整性，減少了信號延遲或畸變的風險，提升了系統的可靠性。

尤其是在筆記本電腦中，USB和Thunderbolt等接口通常用于與外部設備如硬盤、顯示器等進行連接，數據傳輸?shù)姆€(wěn)定性至關重要。SEU0501P1能夠為這些接口提供超強的保護，確保即使在靜電放電事件發生時，數據傳輸不會受到干擾，筆記本電腦的正常工作不受影響。
