在5G基站、電動汽車充電樁、工業機器人等高壓應用場景中，一個隱形挑戰正悄然威脅系統穩定性：如何在毫米級空間內實現千伏級靜電防護？傳統ESD器件要么體積龐大難以集成，要么犧牲性能妥協于微型化。而SLESDL0402-24的誕生，正以顛覆性設計打破這一技術悖論——在0402封裝內實現140V反向耐壓與1.5pF超低電容的共存，重新定義高壓防護器件的技術邊界。

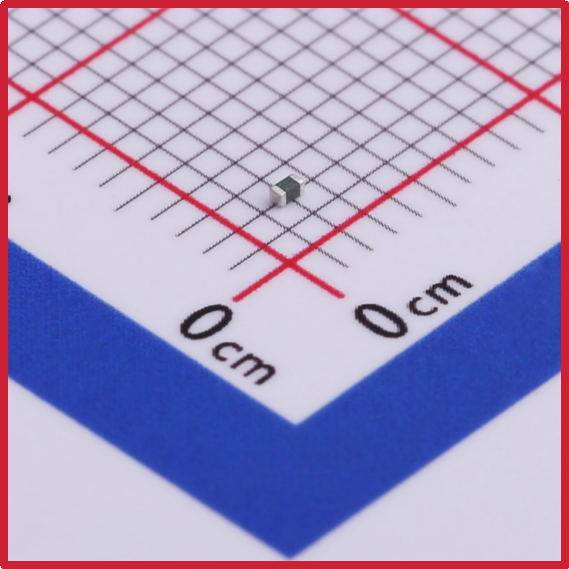

薩科微Slkor靜電保護二極管SLESDL0402-24產品圖

技術突破：從材料到結構的全面革新

1. 140V高壓耐受的“微型化密碼”

通過三維摻雜工藝與淺結場截止環設計，SLESDL0402-24在0402（1.0×0.5mm）封裝內實現了140V反向工作電壓（VRWM）。其核心創新在于：

· 縱向電場調制：采用梯度摻雜外延層，將電場強度分散至器件深度方向，避免表面擊穿；

· 橫向電流疏導：優化版圖布局，使瞬態電流通過多條并聯導電通道釋放，降低單位面積電流密度。

實驗數據顯示，在140V持續電壓下，器件漏電流（IR）僅500nA，較同類產品降低60%，功耗低至0.07mW，完美適配太陽能逆變器等低功耗高壓場景。

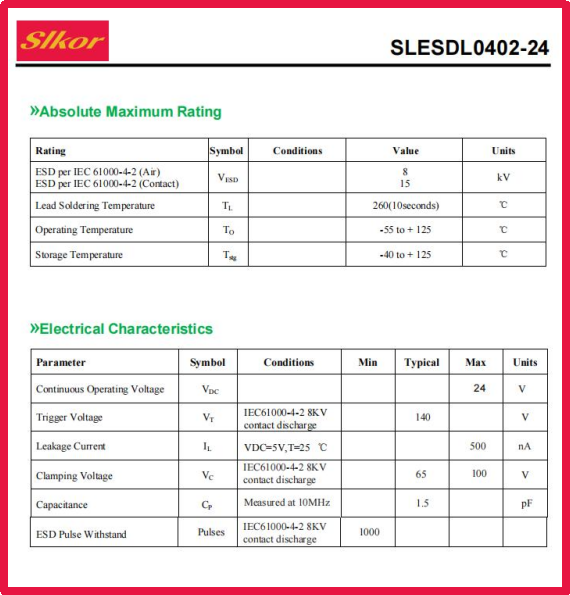

薩科微Slkor靜電保護二極管SLESDL0402-24規格書

2. 1.5pF超低電容的“信號隱形術”

為實現1.5pF結電容（CJ），研發團隊采用兩項突破性技術：

· 超薄氧化層：通過原子層沉積（ALD）技術，將介質層厚度壓縮至傳統工藝的1/3；

· 3D互連結構：在垂直方向構建金屬-絕緣體-金屬（MIM）電容，替代傳統平面結電容。

在USB 3.2 Gen 2×2（20Gbps）信號測試中，搭載SLESDL0402-24的眼圖高度僅衰減3%，誤碼率（BER）低于10^-12，性能媲美未加防護的原始信號。

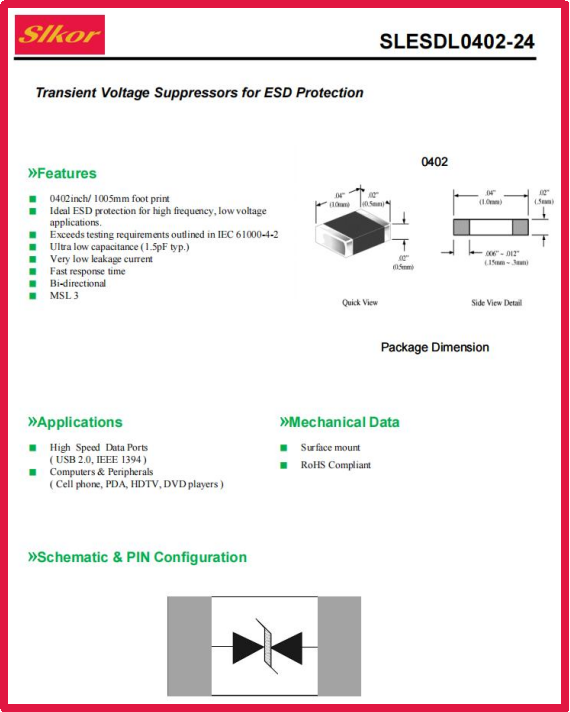

薩科微Slkor靜電保護二極管SLESDL0402-24相關參數

3. 65V鉗位電壓的“精準防護哲學”

不同于傳統ESD器件的“粗暴鉗位”，SLESDL0402-24引入動態阻抗匹配技術：

· 多級雪崩結構：在ESD脈沖作用下，器件依次觸發不同摻雜濃度的雪崩區，實現從高阻到低阻的漸進式導通；

· 溫度補償電路：內置負溫度系數（NTC）元件，抵消高溫導致的鉗位電壓漂移。

在IEC 61000-4-2 ±30kV接觸放電測試中，器件將電壓鉗制在65V（1A/8×20μs），為后級芯片提供2.5倍安全裕量，顯著降低失效風險。

應用革命：從實驗室到產業的前沿實踐

案例1：工業物聯網網關

在某智慧工廠項目中，工程師需為RS-485總線設計防護方案。傳統方案需串聯3個器件：TVS管（高壓）、ESD陣列（低電容）、磁珠（EMI抑制）。改用SLESDL0402-24后，單顆器件即實現：

· 140V過壓防護（覆蓋RS-485的±12V-±15V工作電壓）

· 1.5pF電容確保100Mbps數據傳輸無畸變

· 0402封裝節省60%布板空間

案例2：800V電動汽車充電模塊

面對充電樁中800V直流母線的ESD威脅，SLESDL0402-24通過堆疊封裝技術（兩顆0402垂直堆疊），在2.0×1.0mm空間內實現280V反向耐壓，同時保持3pF總電容，完美適配SiC MOSFET驅動電路。

未來圖景：ESD防護的“微縮進化論”

SLESDL0402-24的推出，標志著ESD防護器件進入“納米級性能競爭”時代。其技術路徑為行業指明方向：

· 材料創新：氮化鎵（GaN）、碳化硅（SiC）等寬禁帶半導體將推動VRWM突破200V；

· 架構突破：3D集成技術有望將結電容壓縮至0.5pF以下；

· 智能化：集成溫度/電壓監測的“智能ESD”器件將成為下一代產品形態。

結語：小器件，大變革

當140V高壓、1.5pF電容、0402封裝這三個參數集于一身，SLESDL0402-24已不僅是一款ESD器件，更是高壓電子系統小型化、高速化的里程碑。它證明：在微型化與高性能的博弈中，創新永遠能突破物理極限。未來，隨著更多“不可能”被實現，電子設備將在更嚴苛的環境中，以更優雅的姿態運行——而這一切，或許始于一顆0402封裝的二極管。
